Geberit SuperTube The Space-Gaining System

Hydraulically optimised drainage of high-rise buildings

Geberit SuperTube 기술은 시스템 구성 요소 간의 완벽한 상호 작용을 기반으로 하므로 고층 건물에 특히 공간 절약적인 방식으로 폐수 시스템을 설치할 수 있습니다. SuperTube는 평행 환기 파이프가 더 이상 필요하지 않음을 의미하여 주거 공간과 바닥 공간을 위한 더 많은 공간을 만듭니다. 지속적으로 더 작은 치수의 파이프라인을 사용하면 더 작은 파이프 덕트를 사용할 수 있습니다. 수평 파이프라인은 더 많은 공간을 절약하기 위해 경사 없이 최대 6미터 길이로 배치될 수 있습니다.

  • 더 많은 주거 및 바닥 공간
  • 간단한 계획과 빠른 설치
  • d110의 더 작고 일관된 파이프 직경
  • 12 l/s의 최대 토출 용량
  • 추가 환기 파이프가 필요하지 않음
  • 경사가 없는 수평 파이프라인(최대 6m)

Space-saving installation

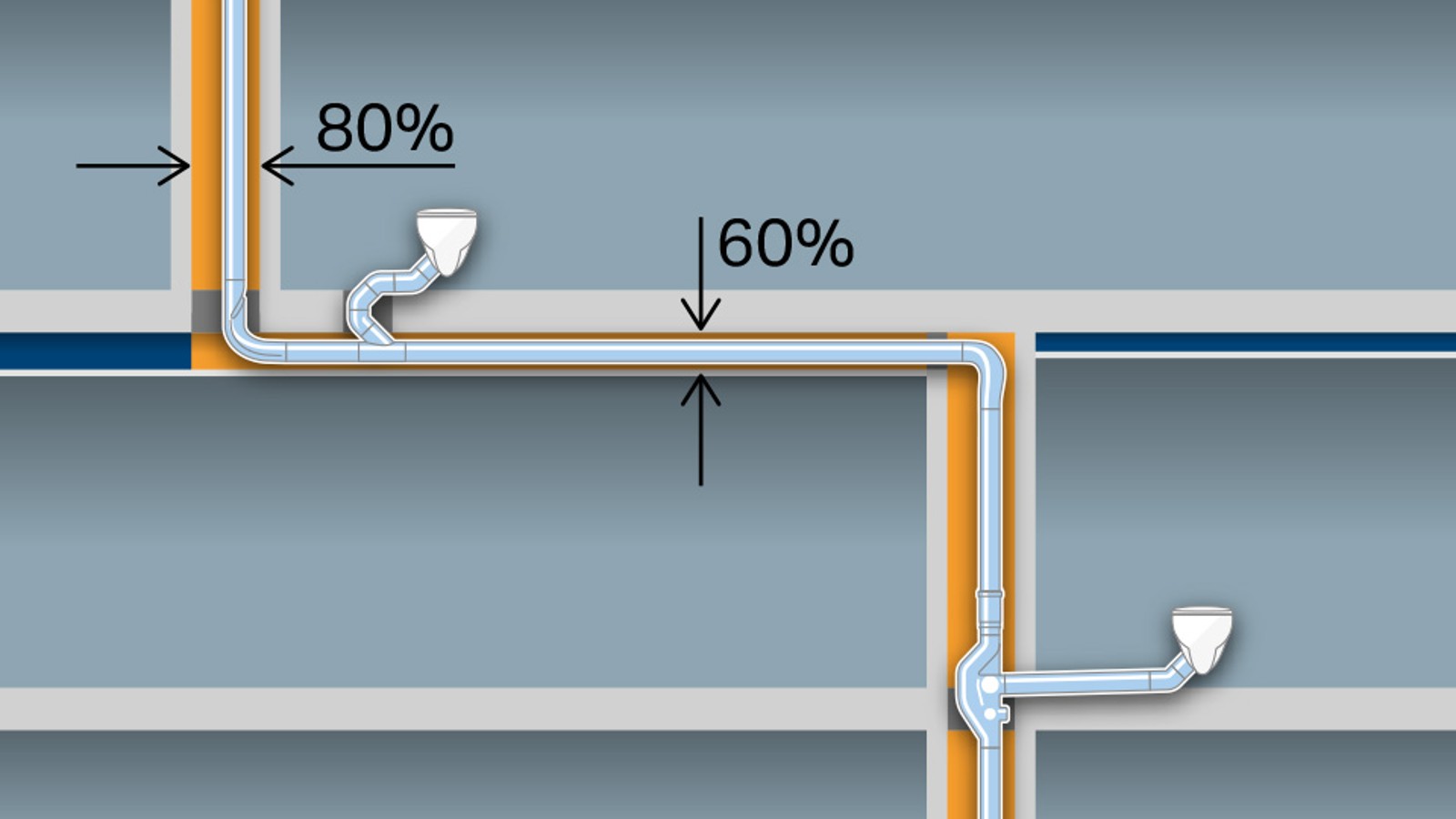

추가 환기 파이프 없이 d110의 더 작은 파이프 치수로 공간을 절약하십시오. 경사가 없는 최대 6미터 길이의 수평 파이프로 추가 절감

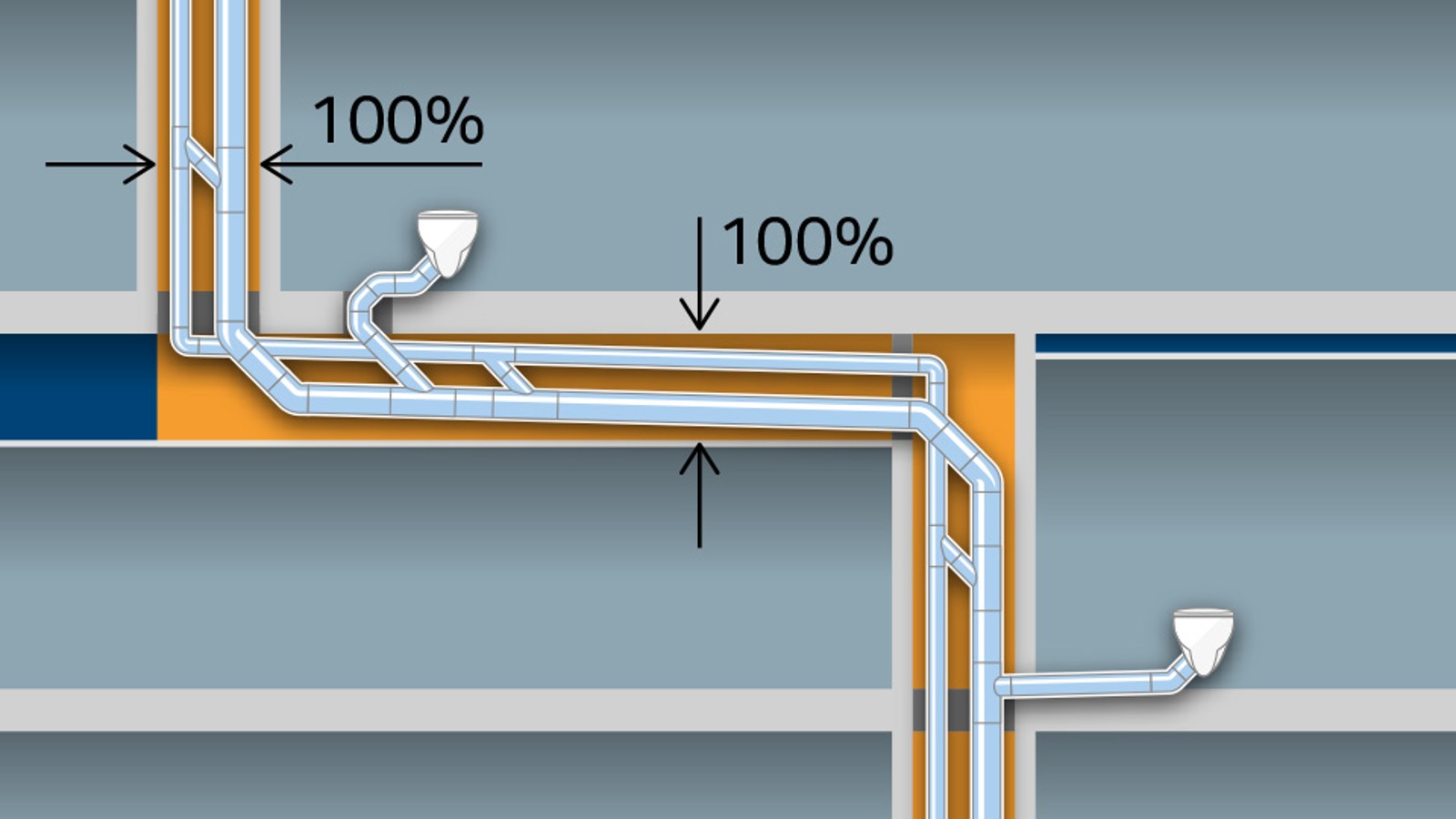

파이프 치수가 d160이고 추가 d90 환기 파이프가 있는 기존 배수 시스템에 필요한 많은 공간

상대 비교를 통한 차이점을 나타냅니다.

With Geberit SuperTube (왼쪽 그림), 토출 용량은 12 l/s입니다. 이 기술은 파이프 치수가 d110인 일관된 배출 파이프를 가능하게 하므로 환기 파이프가 필요하지 않습니다. 게다가 수평 파이프라인은 경사 없이 최대 6미터까지 놓을 수 있습니다.

A 기존의 배출 파이프 (오른쪽 그림) 파이프 치수 d160 및 추가 d90 환기 파이프로 12.4 l/s의 배출 용량을 달성합니다.

Perfect interplay

유출되는 물은 Geberit PE Sovent 피팅에서 회전하도록 설정됩니다.

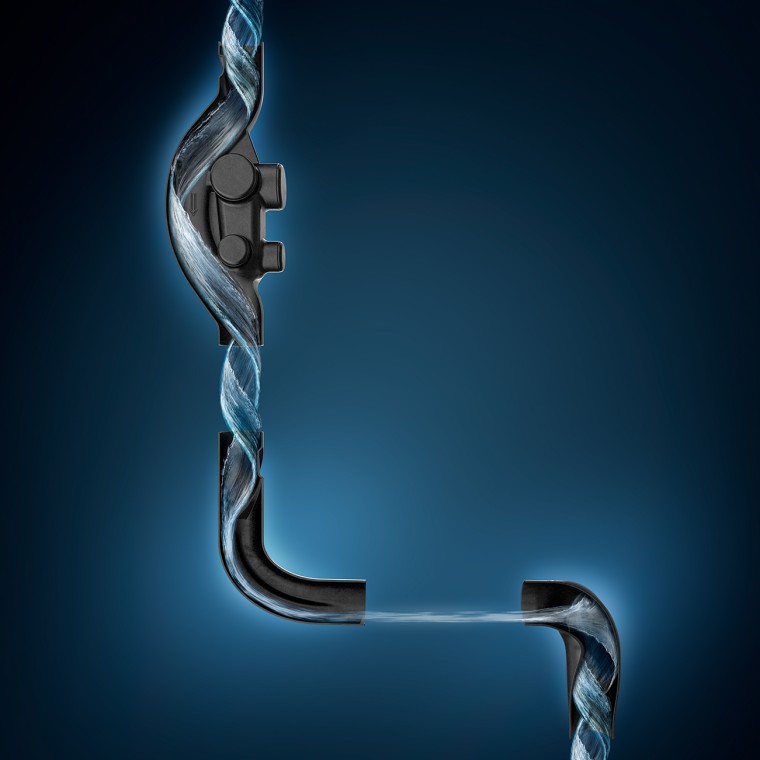

Geberit SuperTube를 사용한 연속적인 공기 기둥
사진에서 정보 포인트를 선택하세요.

Three fittings make the crucial difference

Geberit PE 솔벤트 피팅 d110

Geberit HDPE Sovent d110

Geberit PE Sovent 피팅의 최적화된 제품 형상은 물을 스택으로 안내하고 회전하도록 설정하여 파이프 벽에 압력을 가합니다. 결과적인 환형 흐름은 내부에 안정적이고 연속적인 공기 기둥을 생성하여 12 l/s의 토출 용량을 용이하게 합니다.

Geberit PE 바텀 턴 벤드 d110

Geberit HDPE Bottom Turn D110

Geberit PE BottomTurn 벤드를 사용하면 방향이 바뀌면 물의 벽이 부서지고 환형 흐름이 공기 기둥을 방해하지 않으면서 계층화된 흐름이 됩니다. 이러한 변화는 기존 솔루션에 비해 임펄스 손실을 크게 줄입니다.

Geberit PE BackFlip Bend d110

Geberit HDPE BackFlip D110

뒤틀린 Geberit PE BackFlip 굽힘으로 인해 계층화된 물의 흐름이 소용돌이치게 되어 환형 흐름으로 배수될 때 수직 파이프라인을 통해 회전할 수 있습니다. 후속 스택의 내부 공기 기둥은 유지됩니다.
